【心電図の“電気の旅”】
P波・QRS波・T波と刺激伝導系をつなげて理解しよう！
さて、今日は心電図の“中身”に迫っていきます！
ズバリ「刺激伝導系」についてです！
心電図講師
けいた
し、しげきでんどうけい…？
超苦手なんですよねぇ…
新人看護師
りさ
大丈夫！
一緒に「心臓の電気の旅」をイメージしていきましょう！
心電図講師
けいた

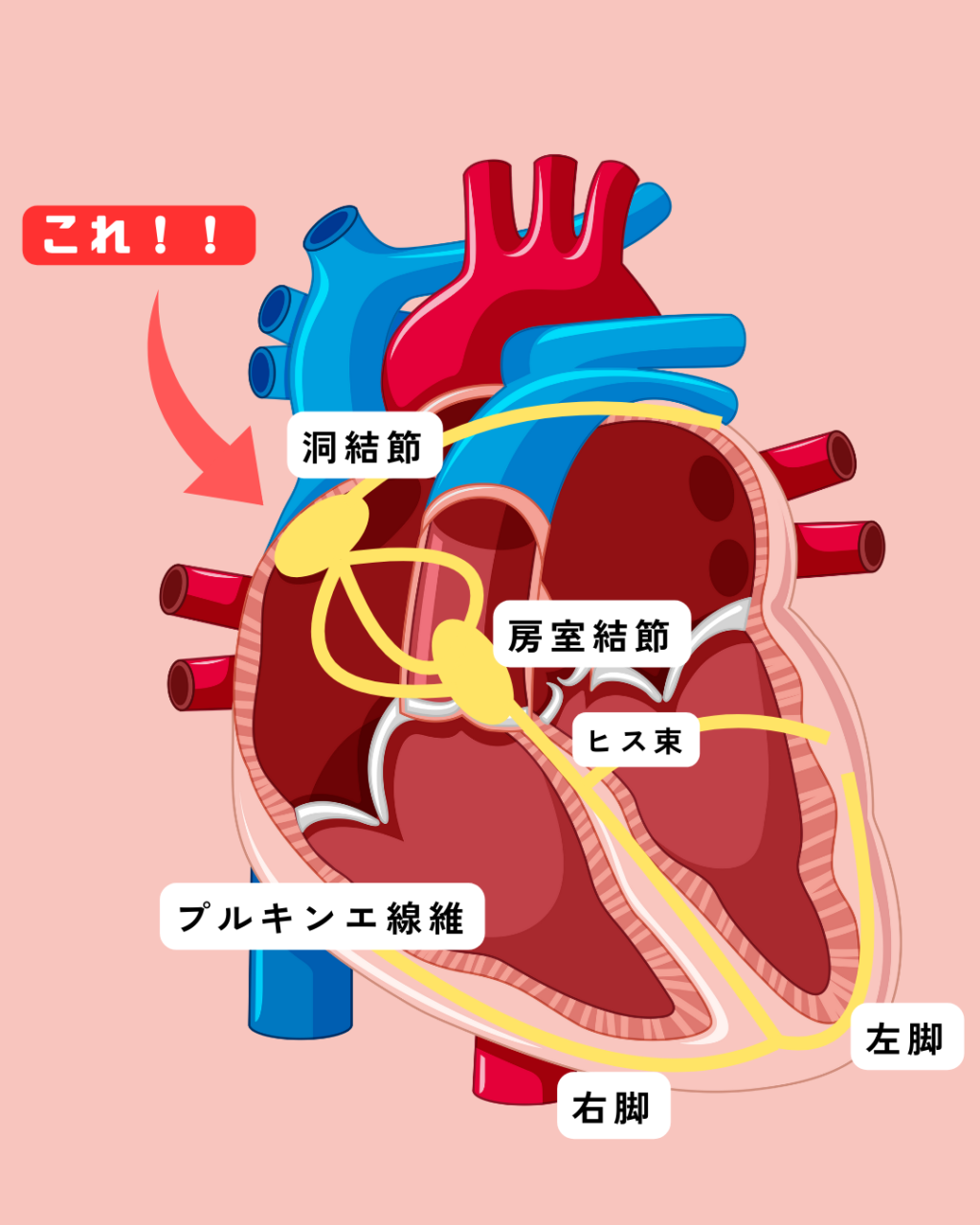

🫀 電気のスタート地点「洞結節」
心臓の動きは電気信号から始まります。
そのスタート地点が、右心房の「洞結節（どうけっせつ）」。
ここから電気が「バチッ」と出て、
心房がキュッと縮み、血液を心室に送り出します。
これが P波。
心臓の拍動の「合図」になる部分です。
あ、P波ってスタートのサインだったんですね！
新人看護師
りさ
そうなんです！
そして、電気は次に「房室結節（ぼうしつけっせつ）」に向かいます。
心電図講師
けいた

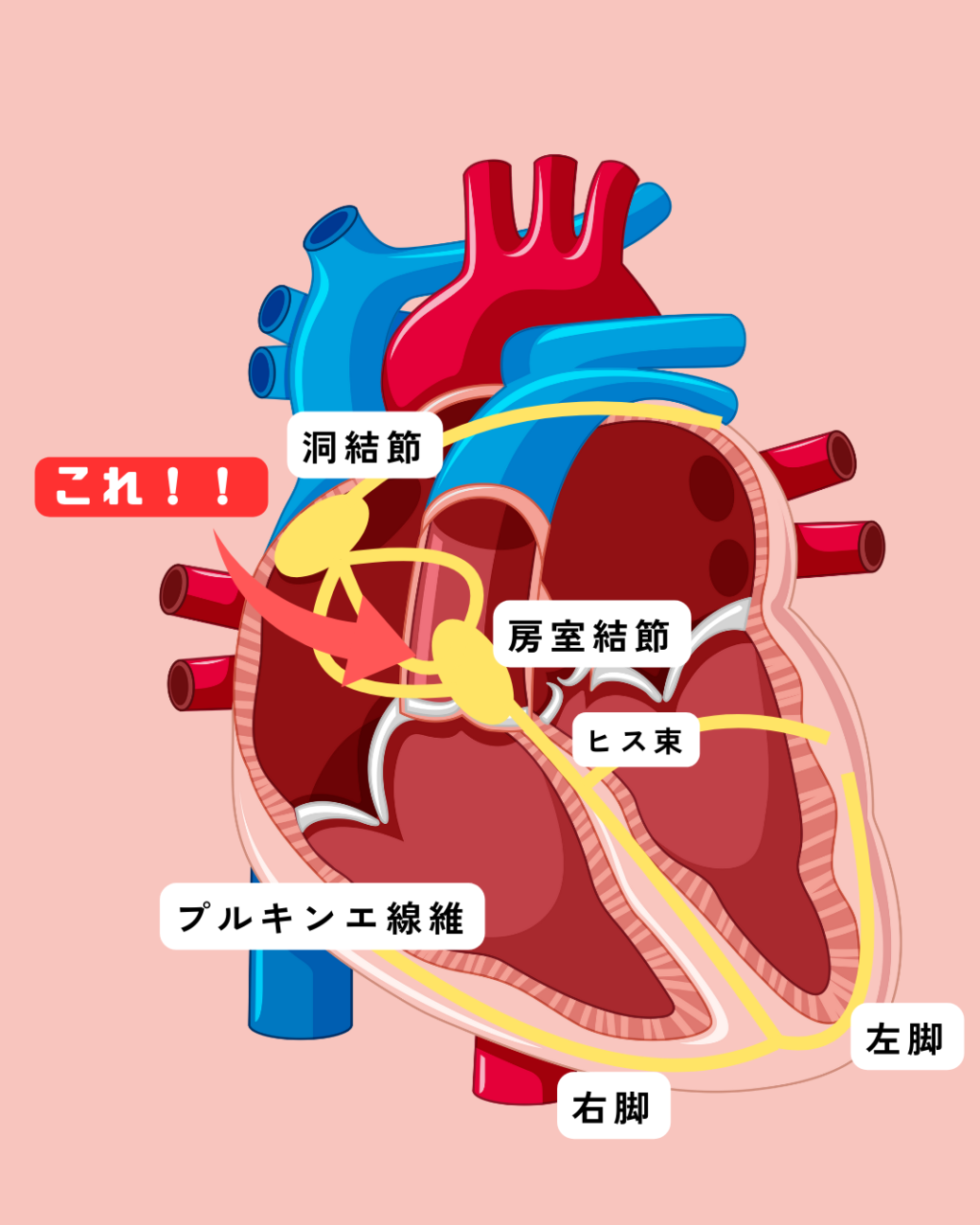

⏸️ 一時停止ポイント「房室結節」
この房室結節は、電気信号をわざと少し止める場所。
なぜかというと、
心房と心室が同時に動いてしまわないようにするためです。
まず心房がしっかり血液を送り出してから、
次に心室が受け取る。
このタイミングのズレを作っているのが房室結節です。
え！？わざと遅らせてるんですか？
新人看護師
りさ
その通り！
これがあるおかげで、
心房→心室へとスムーズな血液の流れが作られるんですよ。
心電図講師
けいた
⚡ 電気が一気に走る
「ヒス束 → 右脚・左脚 → プルキンエ線」
房室結節を通過した電気は、
「ヒス束（ひすそく）」から
「右脚・左脚」を通り、
「プルキンエ線（ぷるきんえせん）」へと一気に伝わります。
心室のすみずみまで電気が行き渡るこの瞬間が QRS波。
心臓が「ドン！」と血液を全身に送り出す、
一番大事なタイミングです。
なるほど、これが心電図で一番大きな波なんですね！
新人看護師
りさ
まさにそれ！
QRS波は心電図の“主役”とも言えるんです。
心電図講師
けいた

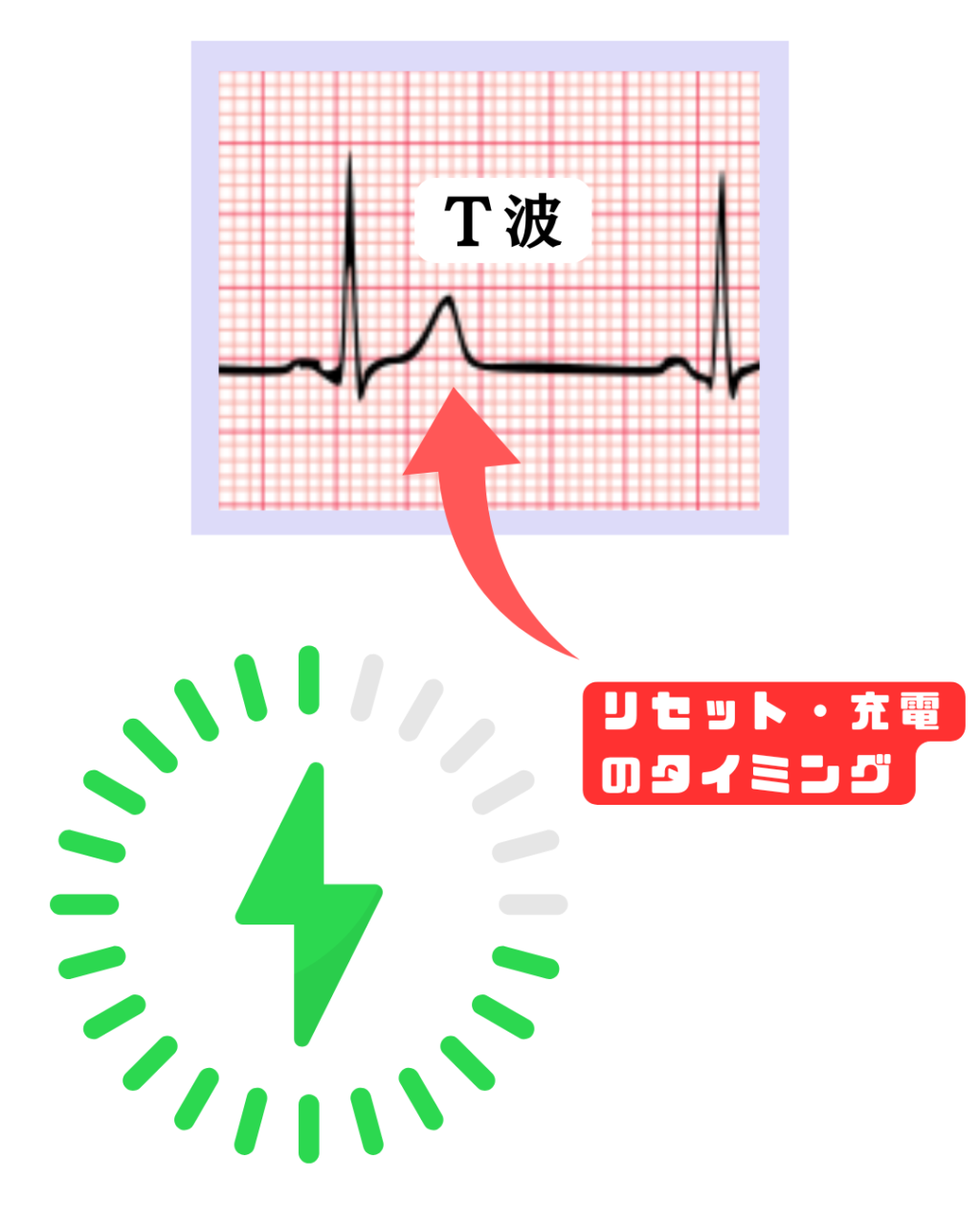

🌊 電気のリセット「T波」
心臓は動きっぱなしではなく、**“戻る時間”**も必要です。
それを表すのが T波。
心室が縮んだあと、
「次の拍動に向けて元に戻っている」
まさにリセット・充電のタイミング。
心電図では目立たない波ですが、
次の収縮を安全に起こすために、とても大事な時間です。
たとえるなら、
「息を吸って、吐いて、また次の呼吸に向かう準備」
そんなイメージです。
なるほど。心臓の準備時間みたいな感じなんですね！
今まで全然意識してませんでした…
新人看護師
りさ
そうなんです。
T波も「心臓がちゃんと準備できてるか」を教えてくれる大事なサインなんですよ。
心電図講師
けいた
✅ ここまでの流れをまとめると…
洞結節
┗ 心房を動かしてP波発生房室結節
┗ 一時停止してリズム調整ヒス束 → 右脚・左脚 → プルキンエ線
┗ 心室を動かしてQRS波発生T波
┗ リセット・次の準備完了！
どうかな？ちょっと詰め込みすぎたかも…？
心電図講師
けいた
いえいえ、すごくイメージできました！
「電気の旅」って考えると、心電図が一気に分かりやすくなりますね！
新人看護師
りさ
それは良かった！
今回の心電図の講義は以上です。お疲れ様でした！
心電図講師
けいた
